轴套GLS5-7 | 徐结华的工作图库

上传于: 2025年4月30日星期三
访问量: 1460
相册: 自加工图纸
评价得分: 没有评分
评分
Make: Apple
Model: iPhone 16 Pro Max
DateTimeOriginal: 2025:04:28 14:35:37
ApertureFNumber: f/1.8

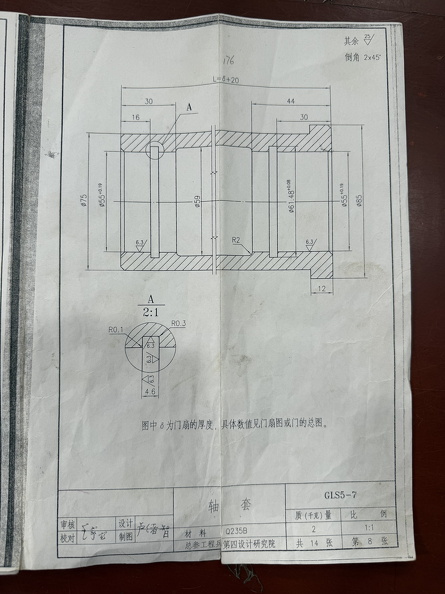

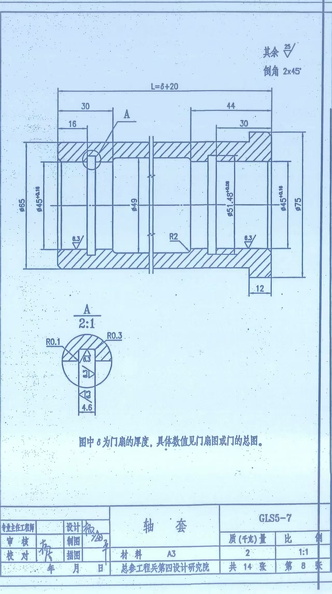

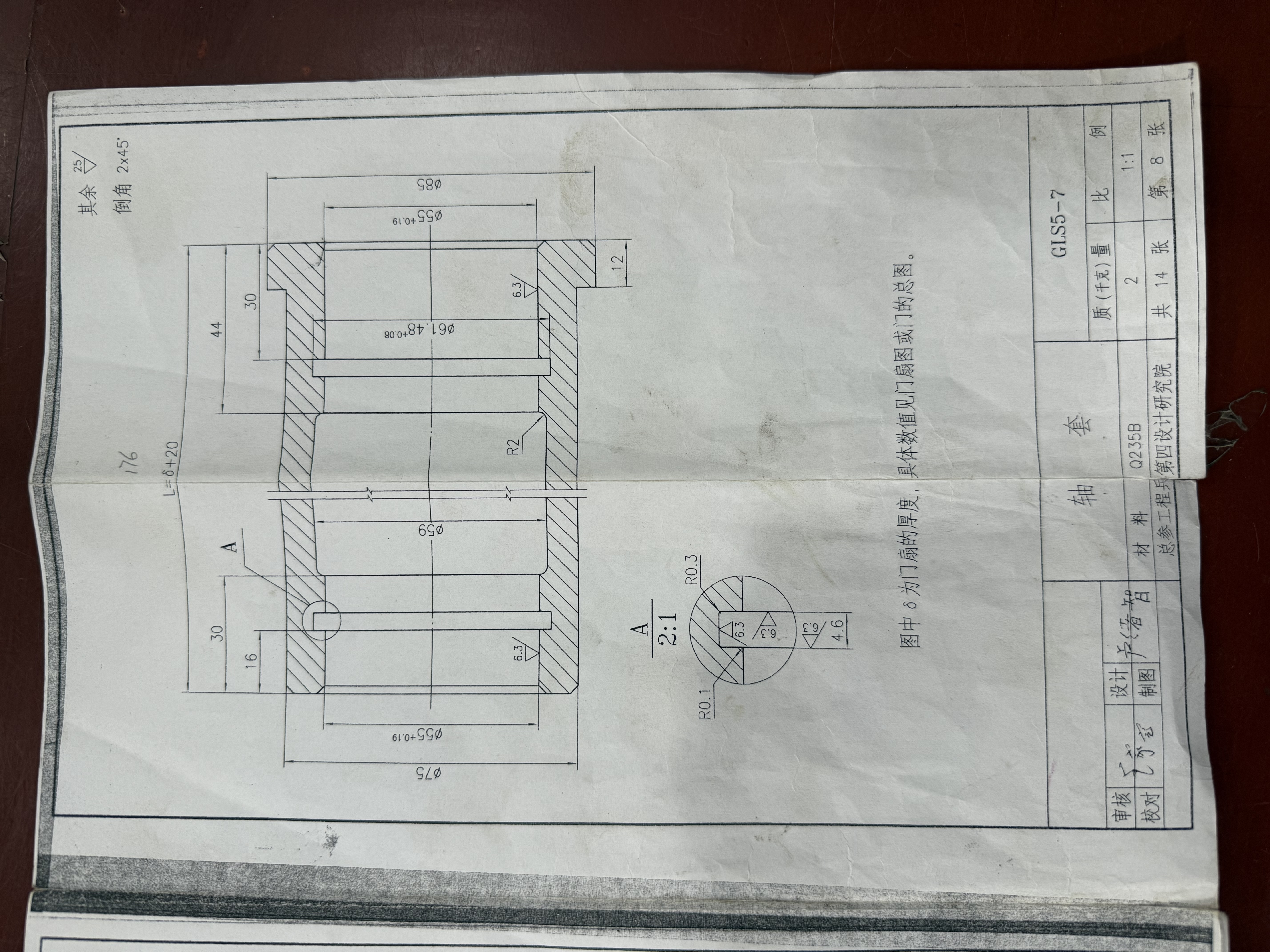

轴套GLS5-7，同一图号不同门型有尺寸不一样的

减速器座GSFMG6028(6)-1-12

减速器座GSFMG6028(6)-1-7

门框铰座HHM1220-6-2

门框铰耳HHM1220-6-3

定位销HS1-7/定位座HS1-8

门框铰座GHFM2020.3-6-2

铰轴HHFM1220.3-6-4

铰轴HHFM1520.3-6-4

上铰座GHFM820.3-2-2

贴角块GSFMG6025(6)-2-8

门扇垫板HK1000-2-5/130*80*8

钢板HS1-3/轴套HS1(70)-4

轴套HS2-3（HK1000）

垫片HK400-7/悬板HK400-8

门框铰座HHFM2020.3-6-2

固定轴GLS3-1/闭锁头GLS3-2

门框铰座GHFM1820(6)-6-2

加强垫板FMDB4027(6)-1-11

骨架GHFM1520.3-3-2

上下角钢HFM1520.3-2-4

铰轴HHFM1320*3-6-4

铰轴GHFM820*3-6-4

锁轴座HLS3-10（固定轴）

铰页板HK600-13铰页轴HK600-14
